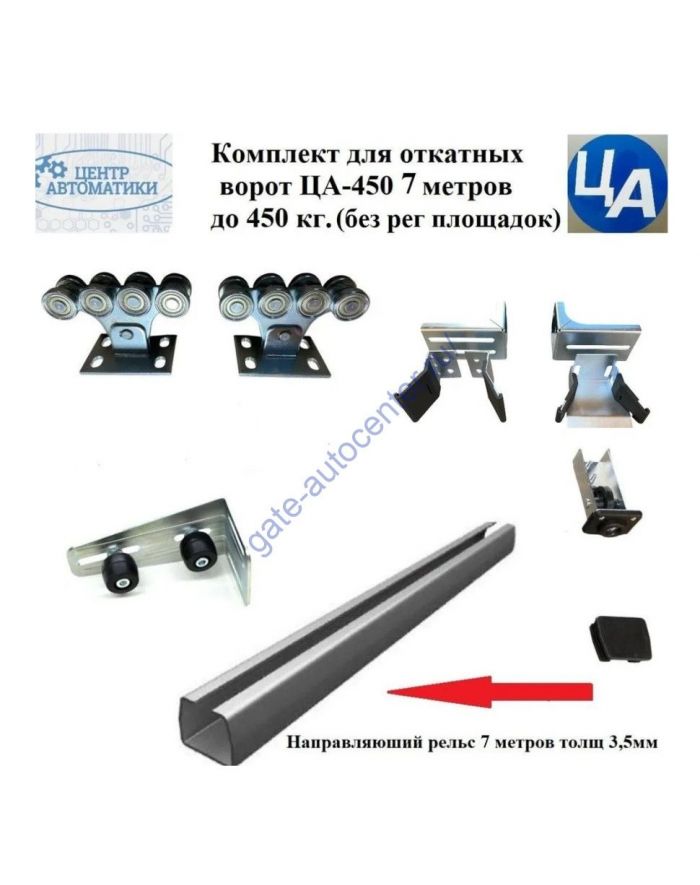

Комплект для откатных ворот ЦА-450 7 метров до 450 к

Также в комплект входят дополнительные кронштейны для крепления ловителей верхнего и нижнего, что добавляет дополнительную жесткость, в момент закрытых ворот.

В состав комплекта входит следующее:

• Роликовая опора ЦА максимальная нагрузка вес створки ворот - до 450 кг. Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации. При монтаже рекомендуется применять регулировочные опоры для удобства монтажа и корректной эксплуатации откатных ворот.

• Накатный ролик концевой ЦА создает дополнительную опору совместно с ловителем нижним снижает напряжение в области сопряжения направляющей с опорой в статическом закрытом состоянии ворот. Преимущество съемного ролика заключается в простоте его установки и возможности самостоятельного обслуживания откатных ворот.
• Заглушка направляющей ЦА предназначена для защиты торца направляющей от попадания в направляющую снега, грязи, листвы и др. Для упрощения обслуживания ворот заглушка выполнена съемной и производится из резены.
• Ловитель нижний ЦА крепится к кронштейну, который в свою очередь крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. На ловителе установлены декоративные пластиковые накладки. Наличие данных накладок минимизирует коррозию краски створки полотна ворот и звук при открытии/закрытии ворот. (Кронштейн предназначен для регулировки ловителя по горизонтали/вертикали за счет предусмотренных пазов. Такая регулировка может понадобиться при проседании грунта и в других случаях.)
• Ловитель верхний ЦА крепится к кронштейну, который в свою очередь устанавливается к капитальной стеновой конструкции, либо к приемному столбу. Данный ловитель является составным и состоит из двух частей. Наличие в комплекте усиленного нижнего кронштейна крепления, позволяет отрегулировать ширину ловушки по необходимому размеру. Таже в комплекте идут две пластиковые планки. Данные планки устанавливаются в верхней части полотна ворот, в той части, которая входит в верхний ловитель. На ловителе установлены декоративные пластиковые накладки. Наличие данных накладок минимизирует коррозию краски створки полотна ворот и звук при открытии/закрытии ворот (Кронштейн предназначен для регулировки ловителя по горизонтали/вертикали за счет предусмотренных пазов. Такая регулировка может понадобиться при проседании грунта и в других случаях.)
• Кронштейн ЦА с двумя роликами используется для удержания верхней части створки ворот в предусмотренном положении. Геометрия и толщина материала обеспечивают жесткость изделия.
• В комплекте предусмотрены два усиленных кронштейна предназначенные установки ловителей верхнего и нижнего. Усиленные кронштейны предназначены для дополнительной жесткости регулировки по горизонтали/вертикали за счет предусмотренных пазов.
• Направляющая ЦА является наиболее ответственным элементом в конструкции откатных ворот. Она обеспечивает передачу весовых нагрузок от створки ворот к фундаменту через опоры. При изготовлении откатных ворот створку необходимо делать максимально достаточно жесткой, чтобы она выдерживала изгиб под собственным весом.

Состав комплекта

- Роликовая опора ЦА -2шт

- Кронштейн с двумя роликами ЦА

- Ролик концевой ЦА -1шт

- Ловитель нижний ЦА -1шт

- Ловитель верхний ЦА -1шт

- Заглушка направляющей ЦА -1шт

- Рельс направляющий ЦА 7 метров -1шт
